ADSL MODEM BAĞLANTISI NASIL YAPILIR? VDSL MODEM BAĞLANTISI NASIL YAPILIR. MODEM BAĞLANTI ŞEMASI. BİLGİSAYAR MODEM ARASI BAĞLANTI ŞEMASI. MODEM ETHERNET BAĞLANTISI. MODEM SPLİTER BAĞLANTISI NASIL YAPILIR?

Evde ya da iş yerinde kablolu ya da kablosuz olarak internet bağlantısı kurulabilmesi için 1 adet modem 1 adet spliter ve R45 ve R11 bağlantı kablolarına ihtiyaç bulunmaktadır.

Modemler, servis sağlayıcılarından gelen dsl sinyalini işleyerek, internete çıkmamıza yarayan çeşitli donanım ve yazılımlar ile sürekli güncellenen servis sağlayıcı ile kullanıcı arasındaki bağlantı köprüsünü oluşturan üstün özellikli cihazlardır.

Modemimizin servis sağlayıcı ayarlarını yapmadan önce fiziki olarak yapmamız gereken bazı işlemler bulunmaktadır. Aşağıda göstereceğimiz bağlantı şekilleri tüm kablolu, kablosuz modemler ve servis sağlayıcıları için standart yapıdadır.

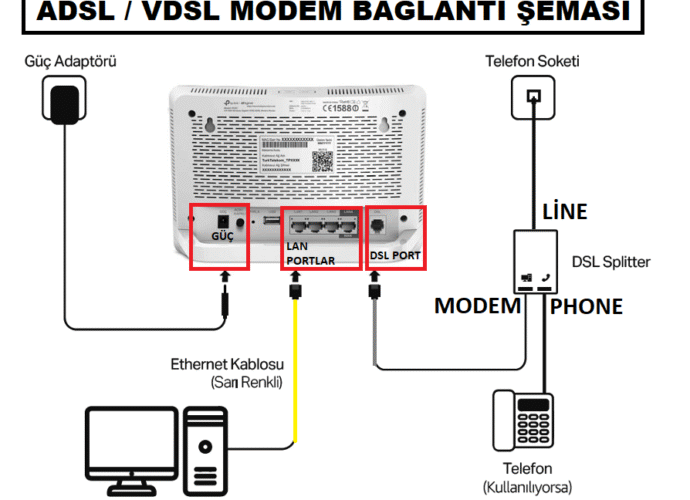

Aşağıda sizin için hazırladığımız bağlantı şemasını gözlemleyerek modem ayarlarınızdan önce yapılması gereken fiziki bağlantıyı sorunsuzca oluşturabilirsiniz.

Tüm modem markaları için kutu içerisinden standart olarak aşağıdaki donanım malzemeleri çıkmaktadır.

1-İnternet hizmeti aldığımız servis sağlayıcı ile bilgisayarımız arasındaki bağlantıyı kuran 1 adet modem.

2-Modemi çalıştırmak için 1 adet adaptör.

3-Modem ile kablolu olarak bağlantı kurmamızı sağlayan 1 adet (Rj45 Cat5) Ethernet Kablosu

4-Ana hattan gelen sinyali telefon ve internet bağlantısı olarak ikiye bölmeye yarayan splitter cihazı

5-Spliter üzerinden aldığımız sinyali telefon ve modeme  aktarmak için gerekli olan 2 adet Rj11 Telefon kablosu

6-Dışarıdan ana hattan gelen sinyali splitter a aktarmaya yarayan 1 adet Rj-11 telefon kablosu

Modem Kurulumu için gerekli malzemelerimizi hazırladıktan sonra artık bağlantılara geçebiliriz.

MODEM BAĞLANTILARI

1-Öncelikli olarak modeminizi ambalajından çıkarınız.

2-Modeminizi kutu içerisinden çıkan adaptörü ile bağlantı kurarak bir elektrik prizine takınız.

3-Kibrit kutusu büyüklüğündeki splitter cihazımızı çıkarınız.

4- SPLİTTER üzerinde;

Dışarıdan gelen hattı takabileceğimiz Line,

Telefon cihazımızı bağlayacağımız Phone,tel

Modemimize bağlantı kuracağımız Dsl/Modem olmak üzere 3 adet giriş bulunmaktadır.

Dışarıdan gelen Ana Hattı Line girişine takınız.

Sabit Telefon cihazınız var ise Phone girişine takınız.

Modem ile bağlantı için Dsl girişi ile modemi bağlayınız.

Eğer sabit telefonunuz yok ise splitter kullanmadan ana hattı direkt  olarak modeminizin dsl girişine takabilirsiniz.Ya da phone girişini boş bırakabilirsiniz.

Modem kurulumlarında internet bağlantısı üzerinde kopma sorunu yaşanmaması için splitter bağlantısı son derece önemlidir.

SPLiTTER NEDiR, NASIL BAĞLANIR, SPLiTTER BAĞLANTI SORUNLARI NELERDİR? BURADAN ULAŞABİLİRSİNİZ

5- Son olarak modeminizin kurulumu ve kablolu bağlantı için modem Ethernet girişi (LAN) ile bilgisayar girişi için Ethernet kablonuzu takınız. Ethernet kabloları genellikle sarı ve gri renkte yaklaşık olaran 1 metre uzunluğundadırlar.

Modem kurulumu sırasında sorun yaşamamak adına ethernet bağlantısı kurarak kurulum yapınız.

Tebrikler modeminizin fiziksel bağlantısını tamamladınız. Artık Modem Kurulumuna geçebilirsiniz.

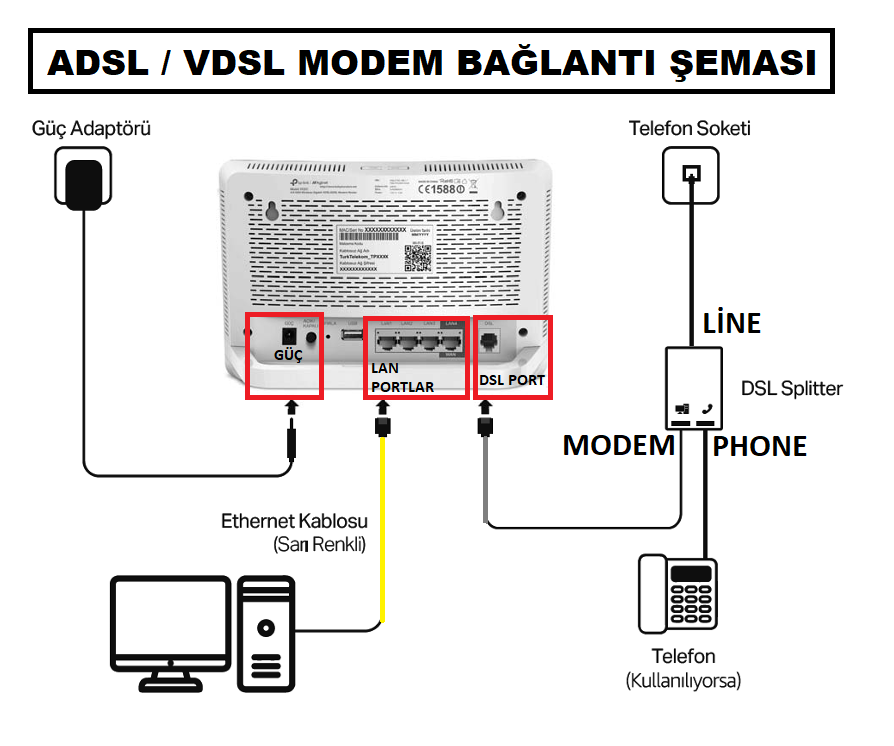

Modem ve bilgisayarınız arasında bağlantı şemamız yukarıdaki gibidir. Bu işlemlerin ardından kurulum sayfasına dönebilirsiniz.

FİBER İNTERNET BAĞLANTI ŞEMASINA BURADAN ULAŞABİLİRSİNİZ

DAHA DETAYLI VE UYGULAMALI OLARAK ADSL/VDSL MODEM BAĞLANTISI NASIL YAPILIR? AŞAĞIDAKİ YOUTUBE KANALIMIZDAN ULAŞABİLİRSİNİZ.

Evinizde bilgisayar bulunmuyor ise ya da bilgisayar var ve kablosuz olarak kurulum yapmak istiyor iseniz, ya da cep telefonu üzerinden kurulum yapmak istiyor iseniz aşağıdaki linkte bağlantı şemasına ulaşabilirsiniz.
